產品概述

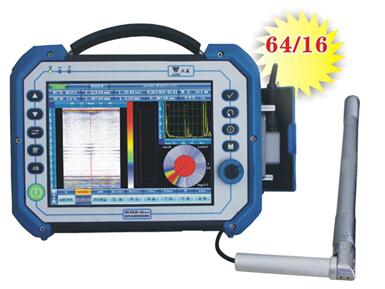

HS PA20-Ae型 多功能相控陣超聲波檢測儀
支持分組多模式掃查
支持專用螺栓檢測軟件
HS PA20 -Ae 性能特點
→64接收/16激發通道，16通道并行數模轉換，實時相位控制；
→相控陣、TOFD、A掃一體工作，按鍵切換，自由驗證，缺陷無處逃；
→全新流程化操作模式，易學易用，圖像輕松掃；
→多種工件結構模擬功能，缺陷顯示直觀又明了；
（適用于平板焊縫、“T”型焊縫、角接焊縫、管道焊縫、鍛件、板材、車軸、輪輞等工件檢測）
→具備焊縫模型CAD導入仿真功能；
→內置扇掃焊縫翻轉功能；
→支持線性掃描，串行掃描，扇形掃描，雙晶一發一收掃描，二維聚焦掃描多種掃描方式；
→具備耦合監控功能；
→具備C掃區域定顯功能；
→高達60Hz 顯示刷新率，圖形動態效果更佳；
→全角度的DAC曲線制作及補償功能；
→全程動態聚焦，聚焦性能更好；
→具備高度閘門、聲程閘門自動報警功能，缺陷判別更快捷；
→支持編碼器全程掃查記錄。
軟件功能
→通用功能：
1.S掃圖像翻轉
2.聚焦聲線仿真功能，覆蓋眾多工件模型
3.全角度TCG補償、DAC曲線
4.耦合監視報警
5.屏幕一鍵截圖和報表功能

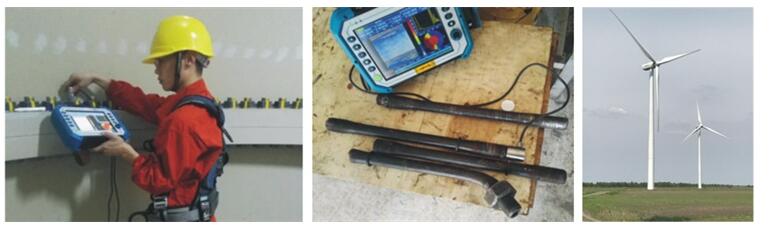

→特殊功能：
1.雙側小徑管
2.風電變槳軸承
3.TKY對接焊縫
4.相控陣+TOFD一體掃查
5.風電法蘭，葉片檢測
6.中徑管單側掃查
7.2X16雙晶檢測
→適用特點：
1.雙側小徑管
2.TKY對接焊縫
3.鏈式掃查器中徑管
4.鐵軌探傷檢測
5.各類工件模型仿真
儀器參數
→屏幕尺寸 :8.4英寸
→屏幕參數 ：24位真彩色
→屏幕分辨率：800X600
→數據存儲 ：64GB
→擴展接口 ：USB2.0×2，VGA×1
→編碼器接口：2個
→報警器：1個
→工作溫度 ：0-45℃
→儲存溫度 ：溫度-20-65℃
→供電方式 ：AC220/DC15V/Bat11.1V
→續航時間 ：7小時
→尺寸 ：250×180×75（mm）
→重量 ：2.7Kg（帶電池）
→機殼材質 ：塑料
相控陣參數
→通道數：64/16
→系統帶寬 ：0.5-15MHz（-3dB）
→數字化頻率：100MHz 8bit
→數字采樣點：8192
→數字平滑平均：16
→S掃線數 ：256
→重復頻率：1.0KHz-5.0KHz
→刷新率：60Hz
→延遲精度 ：2.5ns
→檢波方式 ：正檢，負檢，全檢，射頻
→發射延遲范圍：0-20us
→發射電壓 ：50V-100V
→脈沖寬度 ：30ns-500ns（步進10ns）
→脈沖激發方式：負方波
→增益范圍：0-80 dB
→增益步進 ：0.1 dB
→數字增益 ：0-24 dB
→DAC：16點
→TCG：16點
→動態聚焦 ：接收動態聚焦
→掃查圖像 ：A/C/D/S/L/3D
TOFD模塊參數
→通道數：2對TOFD（2發2收）
→系統帶寬：0.5-15MHz（-3dB）
→數字化頻率：100MHz 10bit
→數字采樣點：1024
→數字平均 ：16
→重復頻率：100Hz-1KHz
→刷新率：60Hz
→檢波方式 ：正檢，負檢，全檢，射頻
